Een meetpunt dat iedere vijf minuten een grondwaterstand doorgeeft, levert veel data. Gegevens alleen volstaan echter niet. De echte waarde van grondwatermonitoring ontstaat wanneer vooraf duidelijk is wat normaal is, wanneer een afwijking belangrijk wordt en wie vervolgens handelt.
Tijdens een bemaling kunnen grondwaterstanden, het debiet en het functioneren van de installatie veranderen door neerslag, bouwfasering, storingen of een onverwachte bodemopbouw. Monitoring maakt die veranderingen zichtbaar. Een beheerst project koppelt de metingen aan duidelijke grenswaarden, verantwoordelijkheden en acties.
Waarom wordt grondwater gemonitord?
Monitoring kan verschillende doelen hebben:
- Controleren of de bouwput voldoende droog blijft.
- Bewaken of de bodem onder de bouwput stabiel blijft.
- Voorkomen dat de grondwaterstand buiten het werkgebied onnodig daalt.
- Aantonen dat aan vergunning- en contracteisen wordt voldaan.
- Controleren of retourbemaling in balans blijft.
- Tijdig herkennen van een storing of afwijkend debiet.
- Onderbouwen welke aanpassing tijdens de uitvoering is gedaan.
Welke metingen nodig zijn, hangt af van de risico’s. Een eenvoudige sleuf vraagt een ander meetplan dan een diepe binnenstedelijke bouwput.
De nulmeting: weten waar u begint
Voor de start wordt de bestaande situatie vastgelegd. Deze nulmeting laat zien hoe de grondwaterstand zonder bemaling varieert. Daarbij spelen bijvoorbeeld neerslag, seizoen en nabijgelegen watergangen een rol.
Zonder nulmeting is het lastiger om later te bepalen of een verandering door de bemaling komt of al deel uitmaakte van de normale schommelingen. De meetperiode moet daarom passen bij het project en de gevoeligheid van de omgeving.
Ook de installatie zelf krijgt een uitgangssituatie. Zijn alle meetpunten bereikbaar? Werken sensoren, dataverbinding en alarmen? Zijn referentiehoogtes gecontroleerd? Een fout in de basis kan later tot verkeerde conclusies leiden.
Wat wordt er gemeten?
Grondwaterstanden
Peilbuizen meten de hoogte van het grondwater in en rondom het werkgebied. Meetpunten binnen de bouwput laten zien of het gewenste werkniveau wordt gehaald. Meetpunten buiten de bouwput volgen de invloed op de omgeving.
Debiet
Het debiet is de hoeveelheid water die per tijdseenheid wordt opgepompt. Een plotselinge stijging kan wijzen op neerslag, een lekkage of een veranderde bouwsituatie. Een daling kan juist passen bij herstel van de bodem, maar ook bij verstopping of pompuitval.
Pompgedrag en installatie
Bij geautomatiseerde systemen kunnen draaiuren, storingen, druk en schakelmomenten worden geregistreerd. Daarmee wordt niet alleen het water gevolgd, maar ook de techniek die de bemaling uitvoert.
Aanvullende omgevingsmetingen
Bij gevoelige projecten kunnen ook zettingen, trillingen, waterkwaliteit of andere parameters worden gemeten. Deze horen alleen in het plan als ze bijdragen aan een duidelijke risico- of vergunningsvraag.
Van meetwaarde naar grenswaarde
Een meetwaarde krijgt pas betekenis wanneer deze wordt vergeleken met een verwachting of grenswaarde. Vaak wordt gewerkt met meerdere niveaus.
Een signaleringswaarde geeft aan dat extra aandacht nodig is. De situatie wordt gecontroleerd en de trend wordt beoordeeld. Een interventiewaarde vraagt een vooraf afgesproken actie, bijvoorbeeld het aanpassen van pompcapaciteit, starten van een reservepomp of informeren van betrokken partijen.
Grenswaarden moeten realistisch, meetbaar en gekoppeld aan een risico zijn. Een alarm zonder handelingsperspectief veroorzaakt vooral onrust. Een te ruime grens kan juist betekenen dat te laat wordt ingegrepen.
Wat gebeurt er bij een afwijking?
Een duidelijke opvolging bestaat uit vijf stappen:
- Het systeem signaleert een afwijking of trend.
- Een verantwoordelijke controleert of de meting betrouwbaar is.
- De waarde wordt beoordeeld in samenhang met andere meetpunten en de bouwsituatie.
- De afgesproken maatregel wordt uitgevoerd.
- De actie en het resultaat worden vastgelegd.
De oorzaak kan technisch zijn, zoals een defecte sensor. De afwijking kan ook een werkelijke verandering in de grondwatersituatie weerspiegelen. Daarom wordt niet blind op één getal gestuurd.
De SIKB-richtlijn voor werkvoorbereiding en uitvoering benadrukt het belang van duidelijke verantwoordelijkheden en beheersing binnen het bemalingsproces. Projecteisen en vergunningvoorschriften bepalen vervolgens de concrete invulling.
Whiteboxmonitoring en ExactFlow

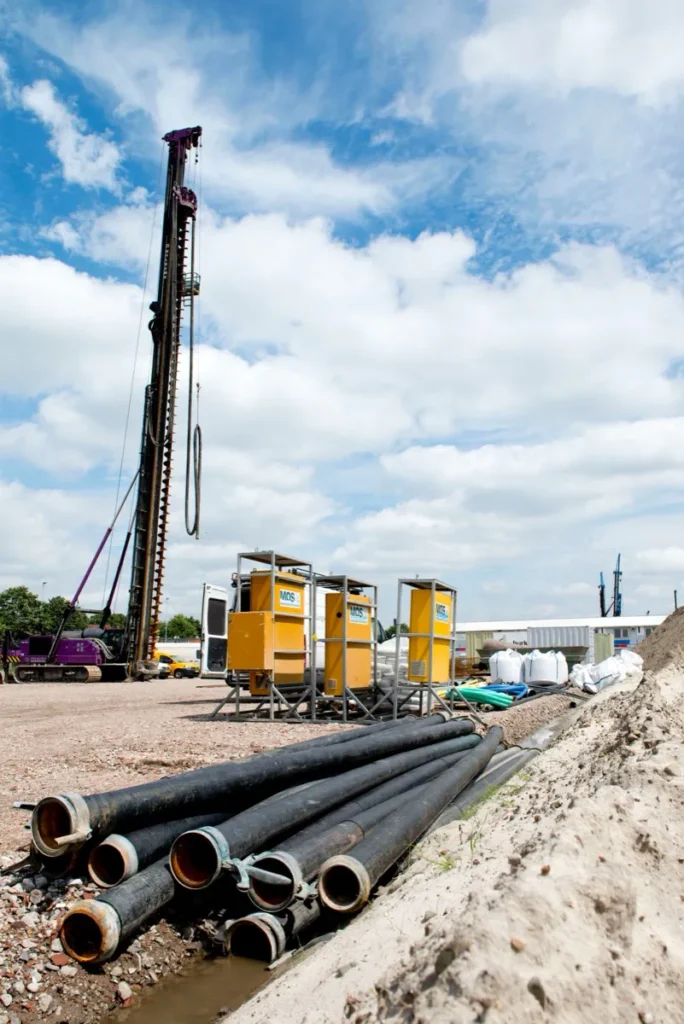

Met realtime grondwatermonitoring via Whiteboxmonitoring krijgen opdrachtgever en Mos inzicht in grondwaterstanden en andere meetgegevens. Trends en afwijkingen worden zichtbaar in een online omgeving.
ExactFlow gaat een stap verder en kan de pompen op basis van ingestelde waarden regelen. Monitoring laat dus zien wat er gebeurt; regeltechniek kan de installatie automatisch binnen afgesproken grenzen laten reageren.
Die combinatie betekent niet dat menselijke beoordeling overbodig wordt. Instellingen moeten bij het project passen en bijzondere situaties vragen nog steeds deskundige controle.
Wie is waarvoor verantwoordelijk?
Leg vóór de start vast:
- Wie de meetgegevens dagelijks of wekelijks beoordeelt.
- Wie automatische alarmen ontvangt.
- Wie metingen technisch controleert.
- Wie een pompinstelling mag wijzigen.
- Wanneer de opdrachtgever of het bevoegd gezag wordt geïnformeerd.
- Wie buiten werktijd bereikbaar is.
- Hoe acties en besluiten worden gerapporteerd.
Ook aannemer en bemaler moeten de bouwfasering delen. Een plotselinge wijziging in ontgravingsdiepte kan anders ten onrechte als storing worden gezien.
Rapportage: aantonen wat er is gebeurd
Een goede rapportage bevat meer dan grafieken. Daaruit moet blijken:
- Welke periode wordt beschreven.
- Welke meetpunten actief waren.
- Welke grenswaarden golden.
- Welke afwijkingen zijn opgetreden.
- Welke acties zijn genomen.
- Of de maatregelen het gewenste effect hadden.
- Welke aandachtspunten in de volgende fase moeten worden meegenomen.
Zo ondersteunt monitoring zowel de dagelijkse uitvoering als de verantwoording achteraf.
Monitoring als onderdeel van bouwputveiligheid
Bij risico’s voor de bouwputstabiliteit kunnen kleine veranderingen belangrijk zijn. Projecten zoals de A4 Ketheltunnel laten zien dat bemaling en monitoring onderdeel zijn van een groter technisch en organisatorisch geheel.
Wilt u een monitoringsplan dat niet alleen meet, maar ook duidelijk maakt wie wanneer handelt? Mos kan meetplan, uitvoering, alarmopvolging en rapportage in één traject organiseren.
Veelgestelde vragen
Dat hangt af van risico, snelheid van verandering en vergunningseisen. Bij kritieke situaties kan continue automatische meting nodig zijn; elders kan een lagere frequentie passen.
Vaak niet. Meetpunten binnen en buiten het werkgebied hebben verschillende functies. Het plan bepaalt hoeveel punten nodig zijn en waar ze moeten staan.
Controleer eerst de sensor, referentiehoogte en verbinding. Vergelijk de waarde met omliggende meetpunten en de situatie op locatie voordat de installatie wordt aangepast.
Via Whiteboxmonitoring kan een opdrachtgever toegang krijgen tot het dashboard. De precieze inrichting en rapportage worden per project afgesproken.
