Referentie: 622207
Opdrachtgever: BAM Energie & Water BV
Werkzaamheden: open bemaling, filterbemaling, drainbemaling, spanningsbemaling
Uitvoering: juli 2022 – januari 2025

Van 2022 tot en met 2025 werkte Hoogheemraadschap van Rijnland aan het verbeteren van het afvalwatersysteem (AWS) in de regio Zwanenburg, Haarlem en Heemstede. Dit omvat:

• Uitbreiding en renovatie zuivering Zwanenburg;
• Bouw transportgemalen Heemstede en Haarlem Schalkwijk;
• Aanleg transportleidingen en slibleiding.

De zuivering in Zwanenburg is uitbreid, hierdoor kan er meer afvalwater gezuiverd en getransporteerd worden. Het restproduct, slib, wordt verwerkt op de zuivering in Haarlem Waarderpolder. Mos Grondwatertechniek was in opdracht van BAM Energie en Water BV verantwoordelijk voor de bemalingswerkzaamheden bij de aanleg van transportleidingen en een slibleiding.

Werk AWS Realisatie AWTL bestaat uit twee persleidingtracés. Een tracé loopt van Haarlem Schalkwijk naar Zwanenburg en betreft twee afvalwatertransportleidingen (AWTL). Het tweede tracé loopt van Zwanenburg naar Haarlem-Waarderpolder en betreft een slibtransportleiding (STL).

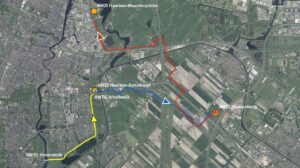

Het project is opgedeeld in 4 fases:
A. AWZI Haarlem Schalkwijk tot Polderbaan Schiphol
B. Polderbaan Schiphol t/m AWZI Zwanenburg
C. Polderbaan Schiphol t/m Rottepolderplein
D. Rottepolderplein t/m AWZI Haarlem Waarderpolder

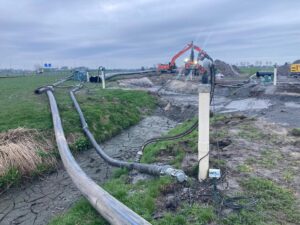

De leidingen gaan dwars door de polder en dat zorgt voor uitdagingen. Bijvoorbeeld op de plaatsen waar de grondwaterstand erg hoog is. Om te zorgen dat de bodem tijdens het graven niet steeds wordt opgeduwd door de waterdruk, wordt bronbemaling ingezet.
In de voorbereidingen ontbrak van een paar plaatsen in het tracé goede bodeminformatie. Daarom hebben we aanvullend onderzoek gedaan en twee pompproeven uitgevoerd op de diepste slootkruisingen. Dat was maar goed ook, want de eigenschappen van de grond waren totaal anders dan gedacht. Samen met BAM hebben we het plan van aanpak van de bemaling vervolgens gebaseerd op de uitkomst van beide pompproeven.

Fase A: aanleg van HDPE-persleidingen van AWZI Haarlem Schalkwijk tot Polderbaan Schiphol
In het tracé van Fase A onderscheiden we 3 segmenten en zijn 8 zinkers voorzien. Voor een optimale bemalingsconfiguratie is gebruik gemaakt van de resultaten van een pompproef en proefbemaling. Fase A werd bemalen door middel van horizontale drainbemaling en spanningsbemaling in combinatie met retourbemaling.

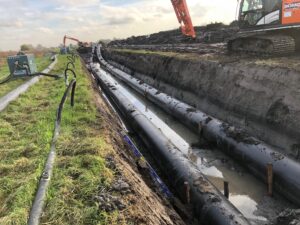

Fase B: aanleg van HDPE-persleidingen van de Polderbaan tot AWZI Zwanenburg
Fase B bestaat uit 3 segmenten. Totale lengte van het leidingtracé is circa 5.800 m waarvan circa 3.000 m in fase A. Het tracé wordt voor beperkte delen in open ontgraving aangelegd en voor het grootste deel middels horizontaal gestuurde boringen. Om de open ontgraving mogelijk te maken was er een freatische (drain)bemaling en spanningsbemaling met deepwells in combinatie met retourbemaling benodigd.
Na het installeren van de onderwaterpompen zijn deze aangesloten op onze (ExactFlow)- hoofdverdeelkasten. ExactFlow is een door Mos Grondwatertechniek BV ontwikkeld systeem welke de mogelijkheid biedt een bronbemaling ‘op afstand’ te bewaken, te monitoren en te reguleren.

Fase C en D: aanleg van een slibtransportleiding
In deze fase onderscheiden we 12 segmenten. Grote delen zijn aangelegd met gestuurde boringen, enkele delen zijn aangelegd met een open sleuf met toepassing van bemaling. De totale lengte van het leidingtracé is circa 9,6 km waarvan circa 2,0 km al is aangelegd in fase B.

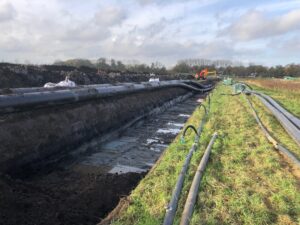

Door de relatief hoge grondwaterstanden is sleufbemaling onvermijdelijk en was op een aantal plaatsen spanningsbemaling benodigd.

Meer informatie over project Afvalwatersysteem (AWS) Zwanenburg is te vinden op de website van het Hoogheemraadschap van Rijnland.
